CHT1305 展开全部
产品概述
CHT1305是一款数字湿度和温度传感器,湿度精度为±3.0%RH(最大),温度精度为±0.5℃(最大)。湿度和温度数据可以通过MCU、蓝牙芯片或SoC芯片通过单线数字接口直接读取。
产品特性
  • 工作电压:1.35V至5.5V

  • 平均工作电流:1.0uA(典型值)@3.3V,温度和湿度转换为1Con/s

  • 待机电流:35nA(典型),60nA(最大)

  • 带校准的温度精度:

        ±0.5℃(最大值)从0℃到100℃

        ±1.0℃(最高)-40℃至125℃

  • 湿度校准精度:

        50%相对湿度时±3.0%相对湿度(最大值)

        ±5.0%相对湿度(最大),从20%相对湿度到80%相对湿度

  • 与SMBus和I2C兼容的数字接口,支持:

  • 通过设置AD0引脚,最多可提供4个不同的从属地址

  • 数据包错误检查功能,可提高通信可靠性和稳健性

  • 速度高达3.4MHz

  • SMBus超时功能

  • SMBus警报响应警报(ARA)

  • SMBus常规呼叫

  • 温度和/或湿度的可编程高/低限报警

  • 支持一次性或连续测量

  • 触发警报后自动切换到最快测量模式

  • 温度范围:-40℃至125℃

  • 湿度范围:0%RH至100%RH

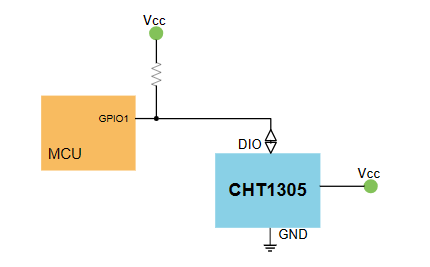

典型应用

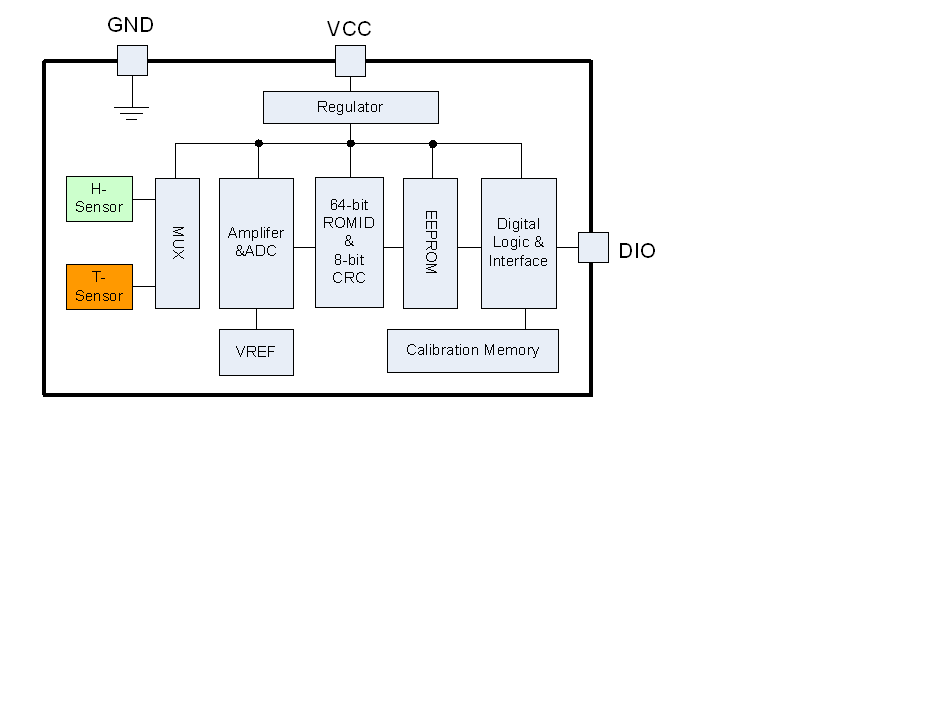

功能框图

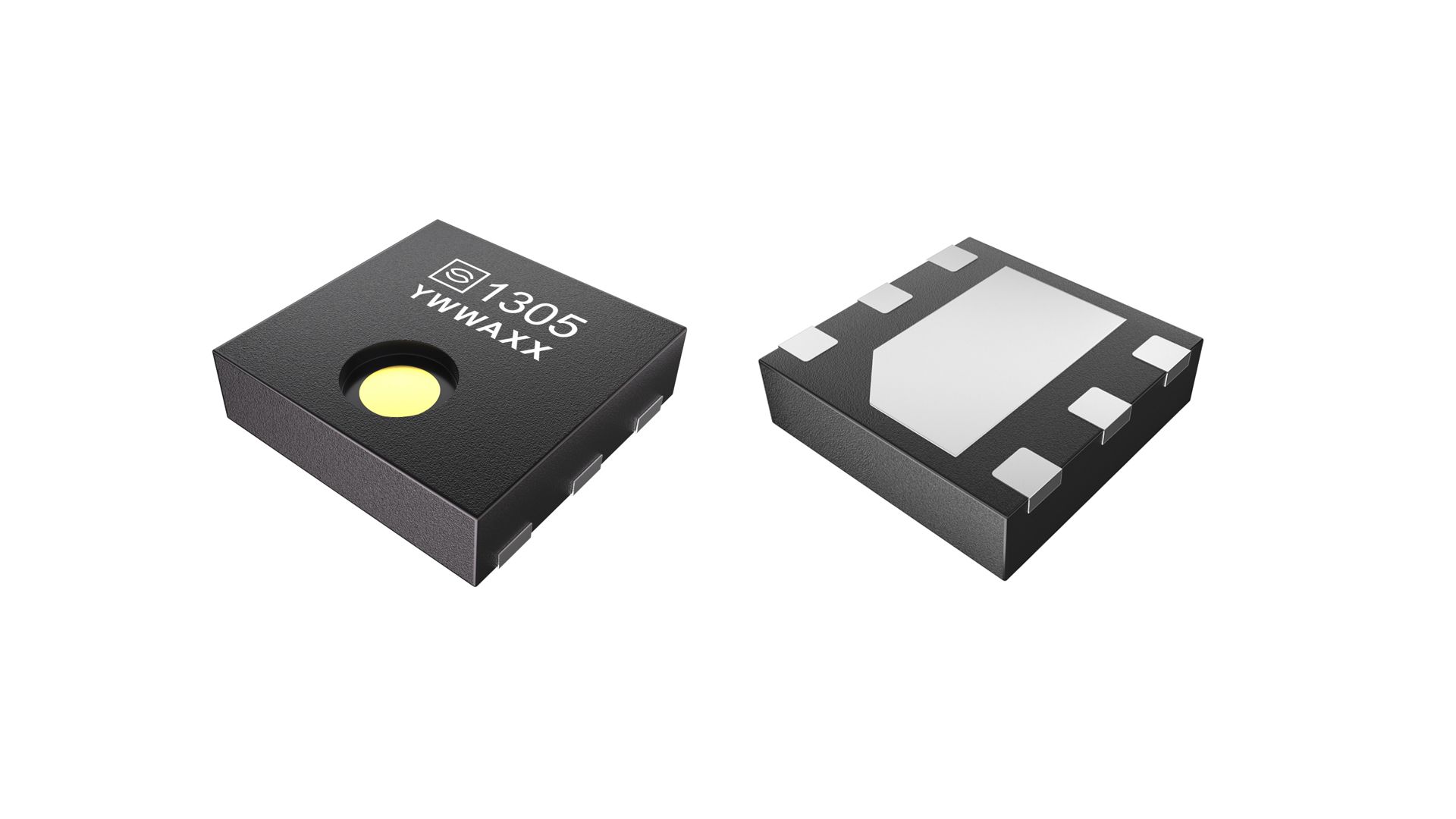

封装

DFN-3x3-6

技术文档
样片及订购

Order PN

Accuracy

Green1

Package

Marking ID2

Packing

MPQ

Operation Temperature

Protection Cover

CHT1305DNR

±0.5

±3%RH

Halogen free

DFN3x3-6

1305

YWWAXX

Tape & Reel

3,000

-40oC~+125oC

No

CHT1305DNR-C

±0.5

±3%RH

Halogen free

DFN3x3-6

1305

YWWAXX

Tape & Reel

3,000

-40oC~+125oC

Yes
