工作电压：2.5V至5.5V
静态电流：30uA（典型），50uA（最大）
触发温度精度：
±2.0℃（典型值）从0℃到70℃
±3.0℃（典型值）-40℃至125℃
温度触发选项：
从冷到热的温度上升：H后缀
温度从热降到冷：C后缀
输出结构：
CTS7509，低电平有源，漏极开路（需要外部电阻器）
CTS7510，低电平有源，漏极开路（不需要外部电阻器）
CTS7510，有源低电平，带推挽
CTS7510，有源高电平，带推挽
可选择滞后，2℃或10℃
温度范围：-40℃至125℃
- CTS7509 展开全部
-
产品概述CTS7509/10是一款温度开关，通常精度为±2℃。触发温度可以通过改变外部电阻器（RSET）进行编程。非常适合用于温度报警、热关机和风扇控制等。
-
产品特性
-
典型应用
-

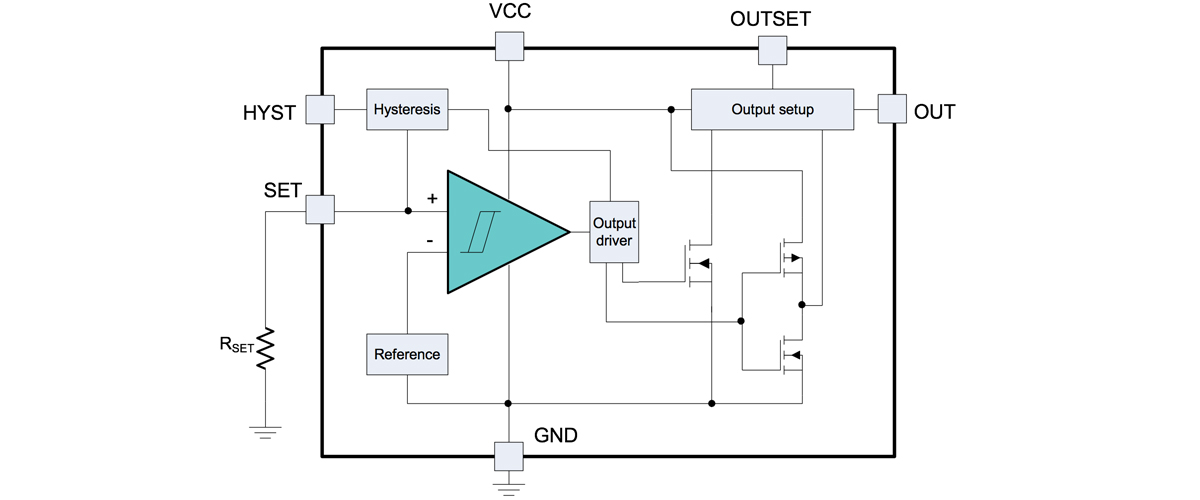

功能框图
-

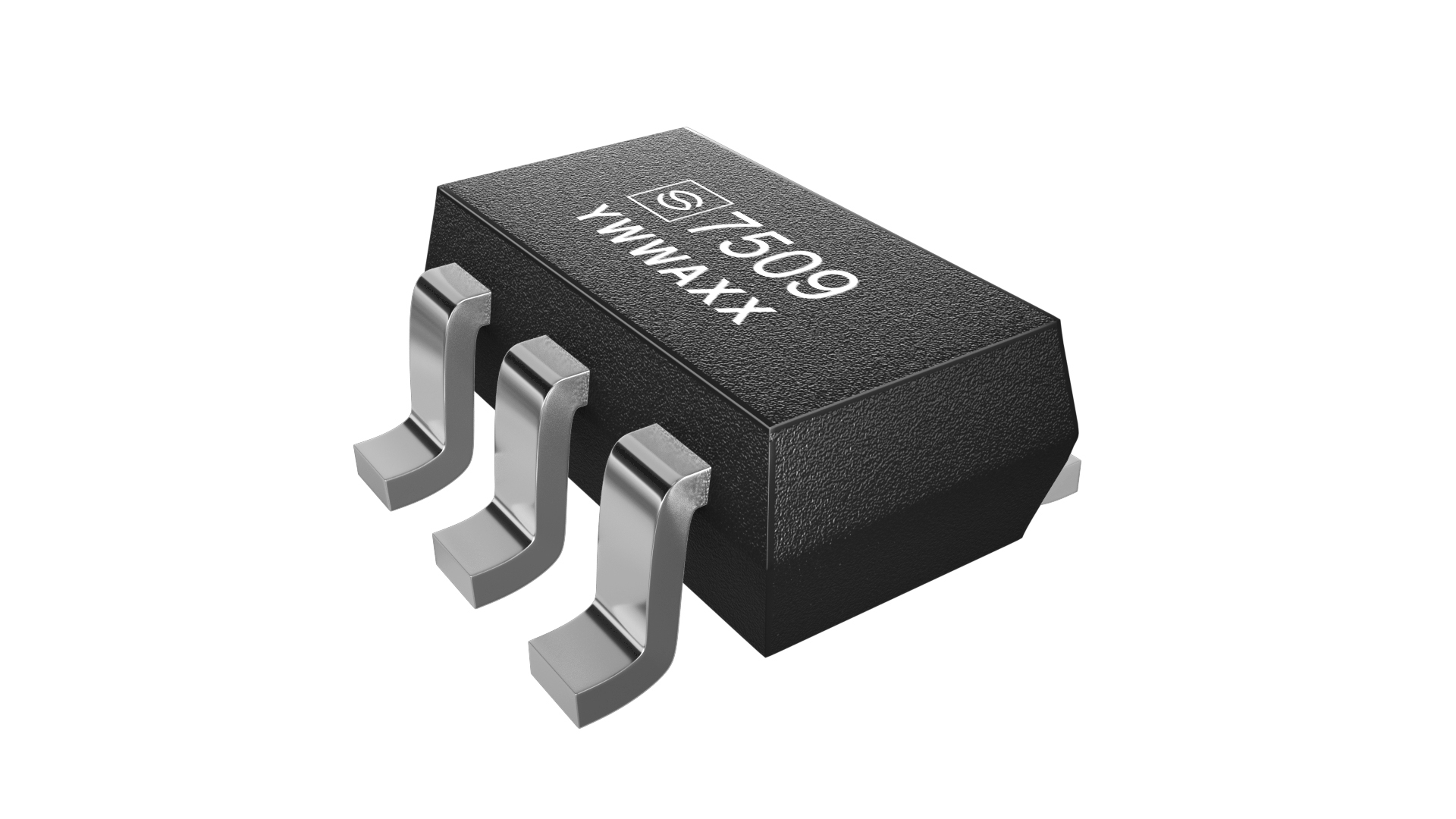

封装
SOT-23-5
SOT-23-6
-
技术文档
-
样片及订购
Order PN
Accuracy
Green1
Package
Marking ID2
Packing
MPQ
Operation Temperature
CTS7509HK5R
±2℃
Halogen free
SOT-23-5
AJWX
Tape & Reel
3,000
-40℃~+125℃
CTS7509CK5R
±2 ℃
Halogen free
SOT-23-5
AKWX
Tape & Reel
3,000
-40℃~+125℃
CTS7509HK5R-A
±2 ℃
Halogen free
SOT-23-5
FDWX
Tape & Reel
3,000
-40℃~+125℃
CTS7509CK5R-A
±2℃
Halogen free
SOT-23-5
FEWX
Tape & Reel
3,000
-40℃~+125℃
CTS7510HK6R
±2℃
Halogen free
SOT-23-6
ALWX
Tape & Reel
3,000
-40℃~+125℃
CTS7510CK6R
±2 ℃
Halogen free
SOT-23-6
AMWX
Tape & Reel
3,000
-40℃~+125℃
CTS7510HK6R-A
±2℃
Halogen free
SOT-23-6
FFWX
Tape & Reel
3,000
-40℃~+125℃
CTS7510CK6R-A
±2 ℃
Halogen free
SOT-23-6
FGWX
Tape & Reel
3,000
-40℃~+125℃
