产品概述

CT7035J是一种模拟输出温度传感器，精度为±0.35°C。通过连接到MCU的A-to-D端口，可以很容易地取代NTC。CT7035X系列零件具有多斜率增益，可以直接取代LM20、LM35等行业标准零件。每个芯片在发货给客户之前都在工厂进行校准。对于±0.35°C（CT7035LK）的精度，不再需要重新校准。它包括一个带隙电路，热二极管，AB类输出，一个校准单元。它集成了AB类输出结构，可提供高达±500uA的输出能力，以驱动1000pF负载。非常适用于工业热控制以及暖通空调系统。

产品特性

工作电压：1.8V至5.5V
平均静态电流：7uA（典型值）
温度精度：

±0.35°C（最大值），范围为10°C至30°C（K型）

±1.0°C（最大值），范围为-50°C至150°C（K型）

±1.5°C（最大值），从10°C到50°C（非K型）

±3.5°C（最大值）从-40°C到125°C（非K型）

斜率增益多选[mV/°C]：

CT7035LA, 19.5; CT7035LB/J, 10.0

CT7035LC, 6.25; CT7035LD, -5.5

CT7035LE, -8.2; CT7035LF, -10.9

CT7035LG, -11.77; CT7035LH, -13.6

CT7035LK, -5.8;

输出短路保护
温度范围：-50°C至150°C

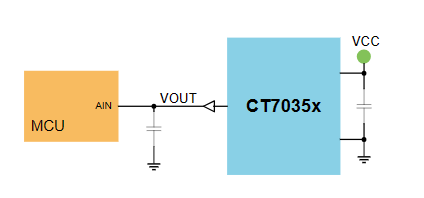

典型应用

功能框图

封装

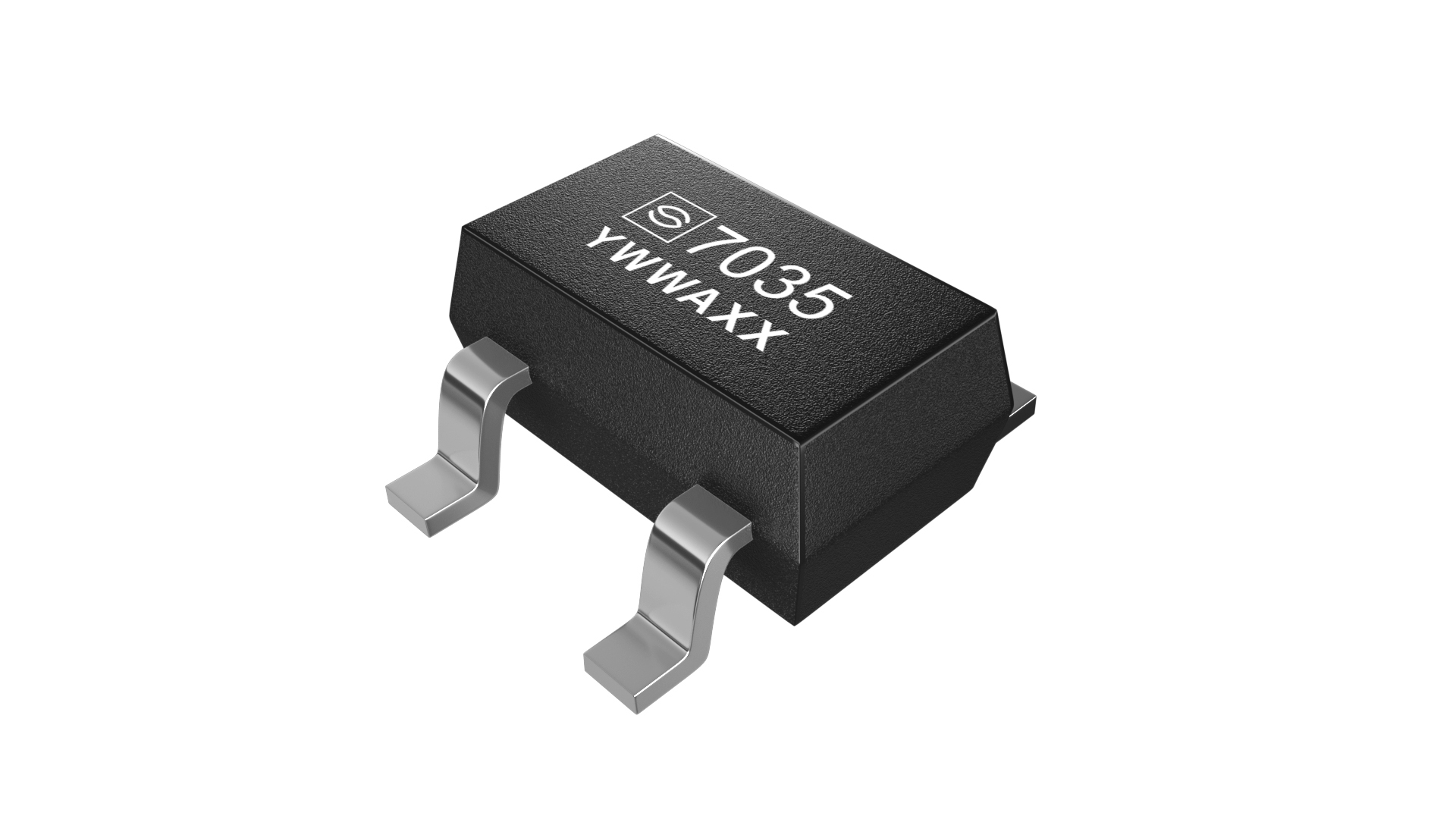

SOT-23

SC70-5

技术文档

样片及订购

Order PN	Slope Gain [mV/°C]	Green¹	Package	Marking ID²	Packing	MPQ	Operation Temperature
CT7035LAKR	19.5	Halogen free	SOT-23	KEWX	Tape & Reel	3,000	-50 °C ~ +150°C
CT7035LBKR	10.0	Halogen free	SOT-23	KFWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LCKR	6.25	Halogen free	SOT-23	KGWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LDKR	-5.5	Halogen free	SOT-23	KHWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LEKR	-8.2	Halogen free	SOT-23	KJWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LFKR	-10.9	Halogen free	SOT-23	KKWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LGKR	-11.77	Halogen free	SOT-23	KLWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LHKR	-13.6	Halogen free	SOT-23	KMWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LJKR	10.0	Halogen free	SOT-23	KNWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LKKR	-5.8	Halogen free	SOT-23	KPWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LAKC5R	19.5	Halogen free	SC70-5	KQWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LBKC5R	10.0	Halogen free	SC70-5	KRWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LCKC5R	6.25	Halogen free	SC70-5	KSWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LDKC5R	-5.5	Halogen free	SC70-5	KTWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LEKC5R	-8.2	Halogen free	SC70-5	KUWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LFKC5R	-10.9	Halogen free	SC70-5	KYWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LGKC5R	-11.77	Halogen free	SC70-5	KZWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LHKC5R	-13.6	Halogen free	SC70-5	LAWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LJKC5R	10.0	Halogen free	SC70-5	LBWX	Tape & Reel	3,000	-50°C ~ +150°C
CT7035LKKC5R	-5.8	Halogen free	SC70-5	LCWX	Tape & Reel	3,000	-50°C ~ +150°C
