SDA和SCL线路的双向缓冲器增加扇出,防止SDA和
从多点背板系统插入和卸下带电板时SCL损坏
兼容I2C标准模式、I2C快速模式和SMBus标准
所有SDA和SCL线路上的内置∆V/∆t上升时间加速器(0.6V阈值)要求总线上拉电压和电源电压(VCC)相同
有效HIGH EN输入
活动HIGH READY开漏输出
对所有SDA和SCL线路进行1V预充电
支持时钟拉伸和多主仲裁/同步
工作电源电压范围:2.7V至5.5V
0Hz至400kHz时钟频率
SDA和SCL线路的双向缓冲器增加扇出,防止SDA和
从多点背板系统插入和卸下带电板时SCL损坏
兼容I2C标准模式、I2C快速模式和SMBus标准
所有SDA和SCL线路上的内置∆V/∆t上升时间加速器(0.6V阈值)要求总线上拉电压和电源电压(VCC)相同
有效HIGH EN输入
活动HIGH READY开漏输出
对所有SDA和SCL线路进行1V预充电
支持时钟拉伸和多主仲裁/同步
工作电源电压范围:2.7V至5.5V
0Hz至400kHz时钟频率

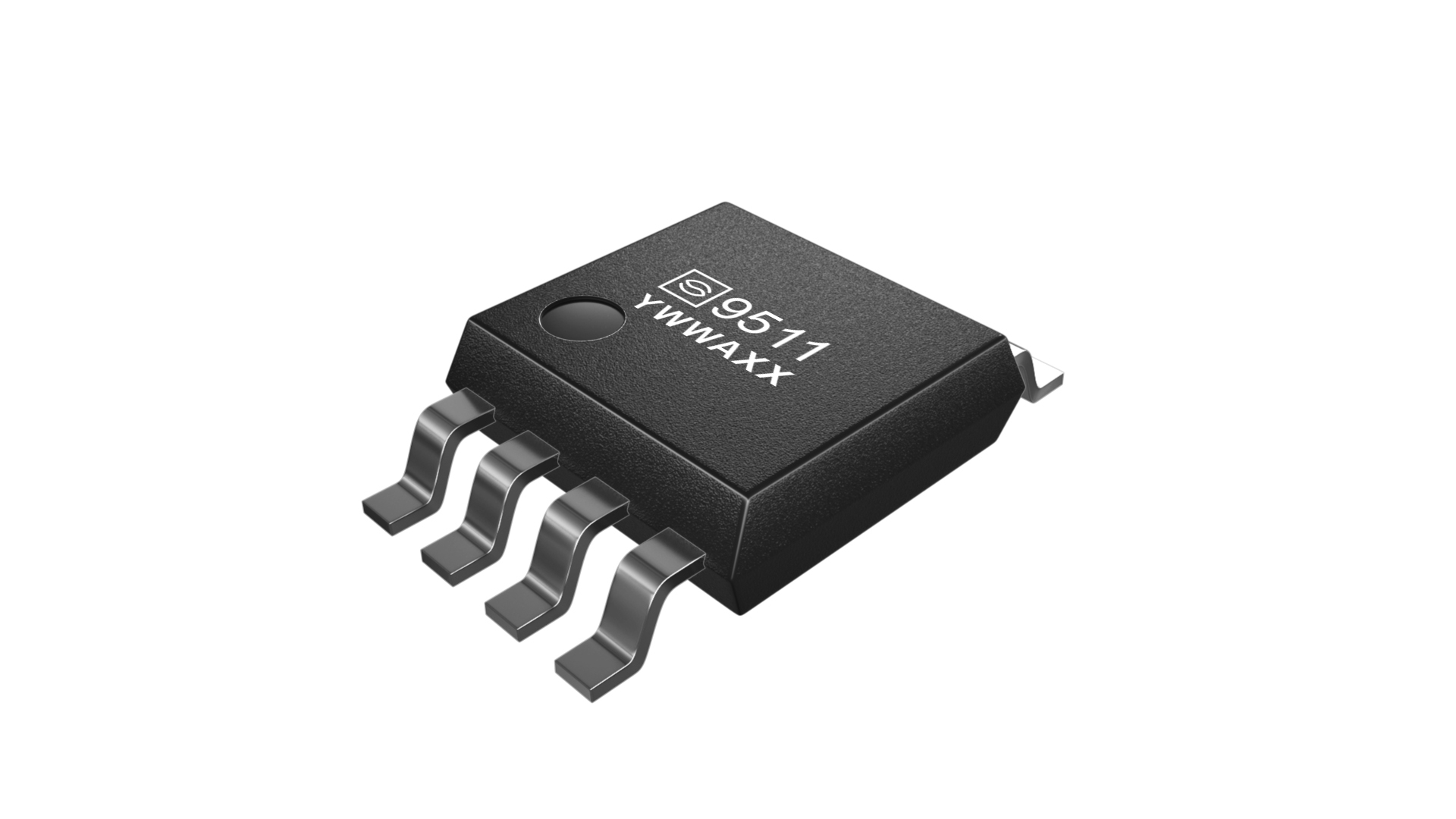

SOP-8
MSOP-8
Order PN | Green1 | Package | Marking ID2 | Packing | MPQ | Operation Temperature |
CA9511MR | Halogen free | SOP-8 | 9511 YWWAXX | Tape & Reel | 4,000 | -40oC~+85oC |
CA9511MMR | Halogen free | MSOP-8 | 9511 YWWAXX | Tape & Reel | 3,000 | -40oC~+85oC |
