产品概述

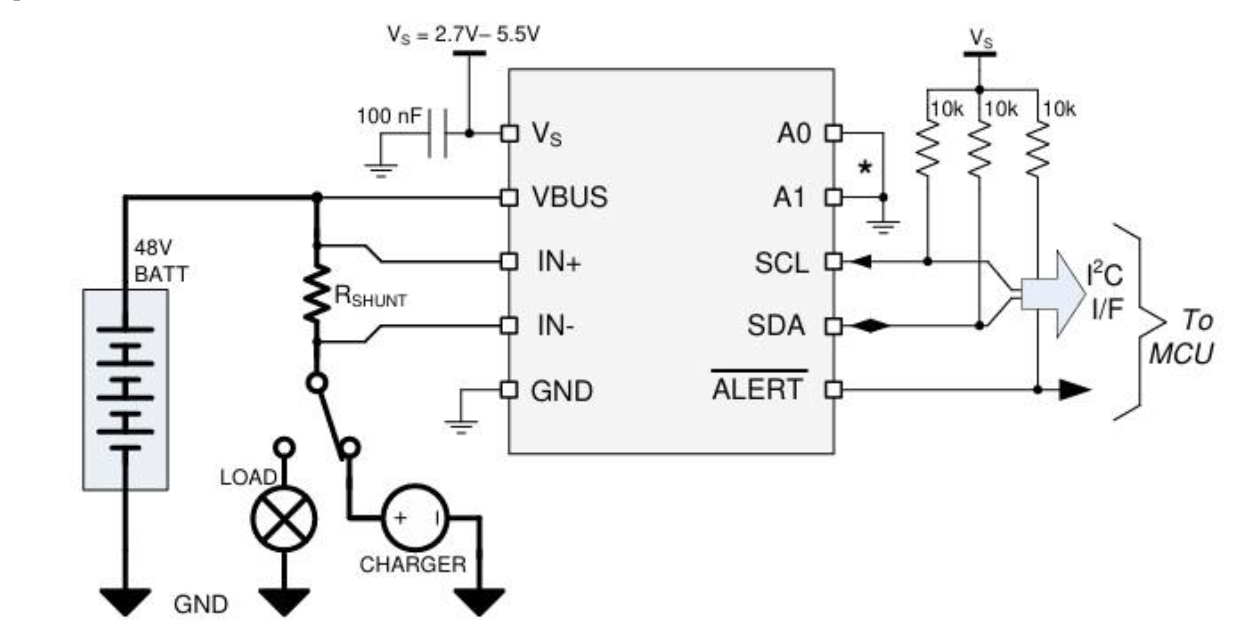

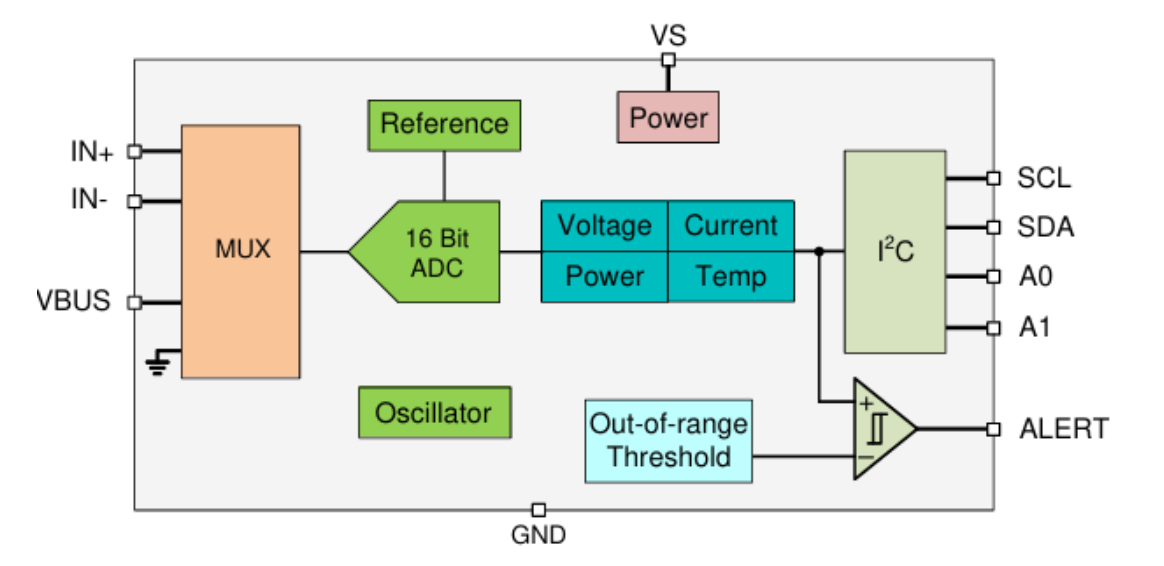

CAD2738 是一款搭载 16 位 Δ-Σ 模数转换器的超高精度数字功率监测芯片，专为电流检测应用设计。器件可对采样电阻两端进行满量程差分测量，量程可选 ±163.84 mV 或 ±40.96 mV，共模电压支持范围 -0.3 V ~ +85 V。CAD2738 可输出电流、总线电压、温度以及功率数据。内置温度传感器测量芯片裸片温度，精度可达 ±1℃，也可用于监测系统环境温度。芯片支持 ADC 转换时间可选，范围 50μs~4.12ms；采样平均次数可配置为 1~1024 倍，有效降低测量数据噪声。

产品特性

高分辨率 16 位 Δ-Σ 模数转换器
电流监测精度：
— 失调电压：最大 ±5 μV
— 失调温漂：最大 ±0.02 μV/℃
— 增益误差：最大 ±0.1%
— 增益误差温漂：最大 ±25 ppm/℃
功率监测精度：
— -40℃ ~ +125℃范围内，满量程最大误差 0.7%
宽共模电压范围：-0.3 V ~ +85 V
采样电阻满量程差分输入范围：±163.84 mV / ±40.96 mV
输入偏置电流：最大 2.5 nA
告警快速响应时间：75 μs
温度传感器：25℃条件下最大误差 ±1℃
2.94 MHz 高速 I2C 接口，支持 16 种引脚可选地址
工作供电电压：2.7 V ~ 5.5 V
